Работы по устройству наружных стен, вентиляции и утеплению фасада выполняются с учетом проектной документации, теплотехнических расчетов и требований, установленных для конкретного региона.
Для монтажа фасадных панелей Деке используется обрешетка, которая обеспечивает вентиляционный зазор между панелями и несущей частью здания. Обрешетку можно сделать как из дерева, так и из металлических профилей. Если выбираете металлические элементы, обратите внимание, чтобы они были предназначены именно для фасадных работ.
Монтаж панелей Деке рекомендуется проводить при температуре не ниже °C, хотя допускается и работа при температуре до 1 °C, если нет других ограничений.
Перед началом монтажа обязательно ознакомьтесь с инструкцией и внимательно изучите условия гарантии производителя.

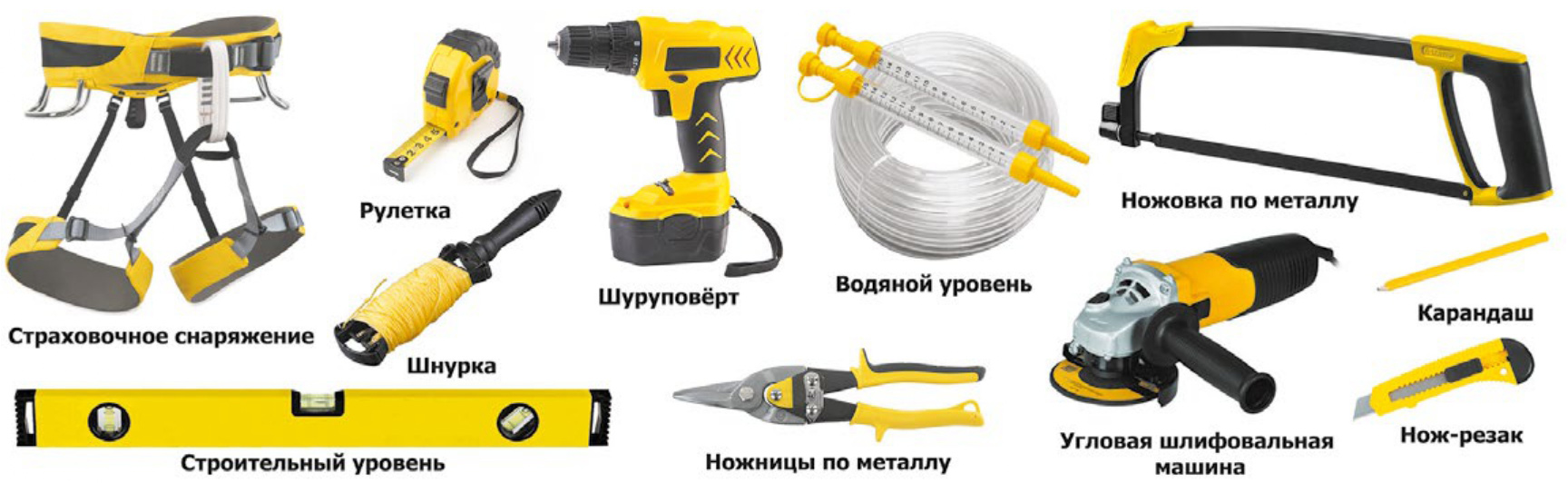

Инструмент для монтажа панелей
Для крепления панелей и комплектующих к ним лучше брать оцинкованные саморезы с прессшайбой.
Если панели монтируются на деревянную подсистему, саморезы по длине должны быть минимум на четыре пятых от толщины стоек обрешётки. Когда используются металлические профили, длину самореза и шаг резьбы подбирают в соответствии с рекомендациями производителя выбранной подсистемы.
Диаметр шляпки самореза не должен превышать 1 мм.

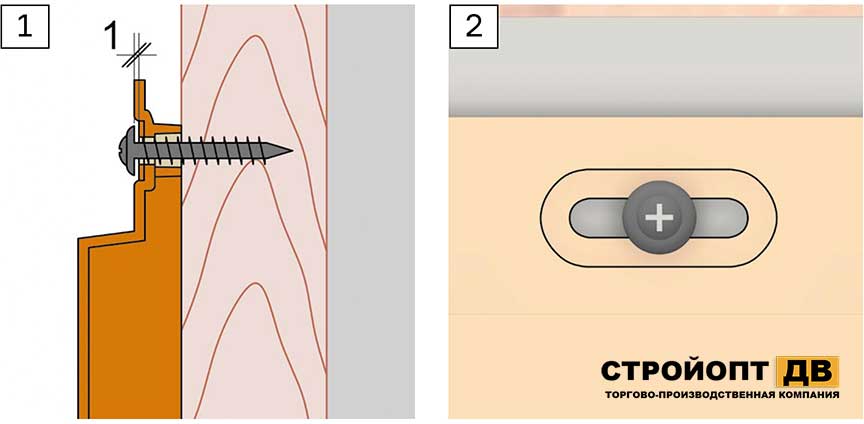

Важно, чтобы саморез входил в отверстие точно по центру и под прямым углом к стене. Панели крепятся с небольшим зазором - примерно 1 мм между прижимающей поверхностью прессшайбы и монтажной плоскостью самой панели.

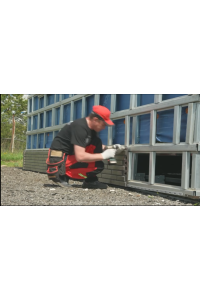

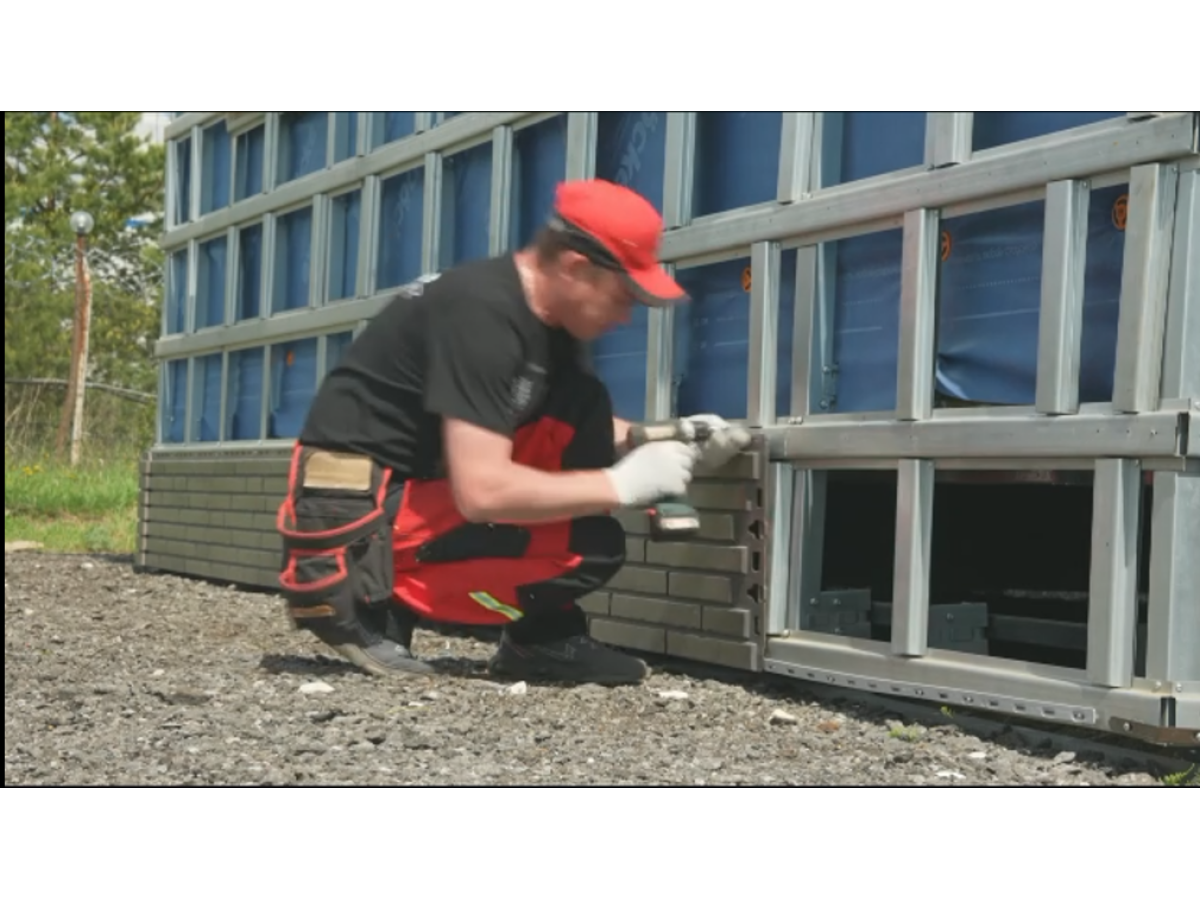

Видео монтажа панелей ДЕКЕ
Таблица расширения панелей на солнце
Чтобы правильно установить фасадные панели Дёке возле аксессуаров и подобрать подходящие доборные элементы, стоит ориентироваться на таблицу температурных зазоров. Она поможет учесть не только текущую температуру воздуха, но и возможные изменения размеров панелей при перепадах температуры. Все расчёты в таблице уже округлены для удобства.
Например, если монтировать фасадную панель Деке STEIN при +°C, то при потеплении она может удлиниться примерно на 3, мм, а при похолодании - уменьшиться примерно на ,1 мм. В итоге, если температура изменится в диапазоне от до +5°C, суммарный перепад размера составит около 11, мм.
| Фасадная или цокольная панель Деке, стартовый профиль | Температура при монтаже, °С | ||||||
| -10 | 0 | +10 | +20 | +30 | +40 | +50 | |
| Максимальное удлинение, мм | 7,8 | 6,5 | 5,2 | 3,9 | 2,6 | 1,3 | 0 |
| Максимальное уменьшение длины, мм | 5,2 | 6,5 | 7,8 | 9,1 | 10,4 | 11,7 | 13 |
| Аксессуары, L = 3 000 мм | Температура при монтаже, °С | ||||||
| -10 | 0 | +10 | +20 | +30 | +40 | +50 | |
| Максимальное удлинение, мм | 10,2 | 8,5 | 6,8 | 5,1 | 3,4 | 1,7 | 0 |
| Максимальное уменьшение длины, мм | 6,8 | 8,5 | 10,2 | 11,9 | 13,6 | 15,3 | 17 |
Обрешетка для фасадных панелей деке

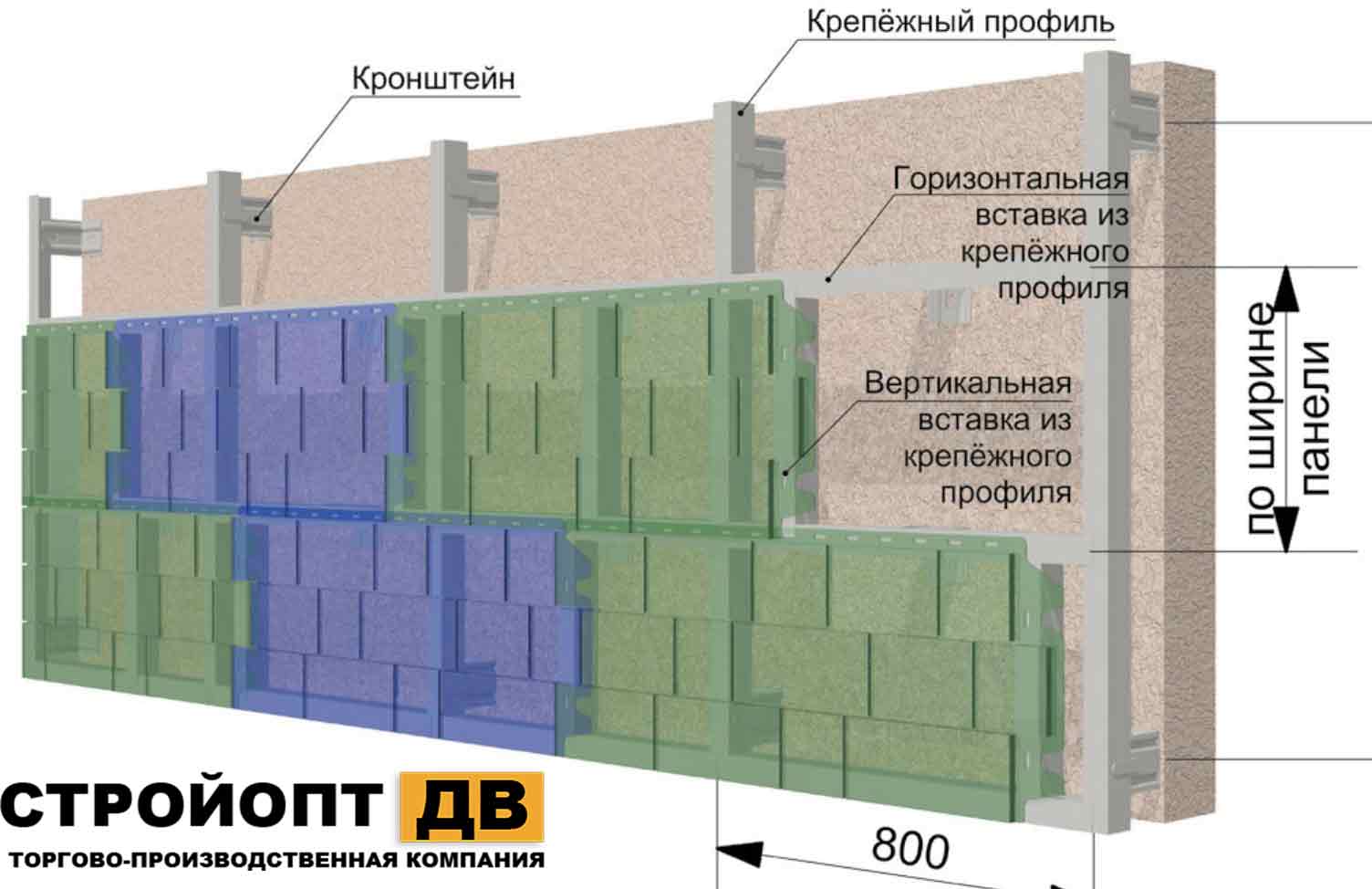

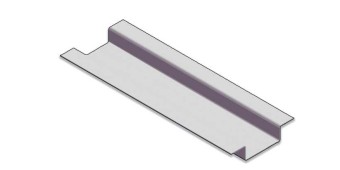

Монтаж основания металлической обрешётки выполняется для последующей установки фасадных материалов. Рекомендуется использовать оцинкованный профиль толщиной не менее 1 мм - это минимальное требование, чтобы конструкция была надёжной.

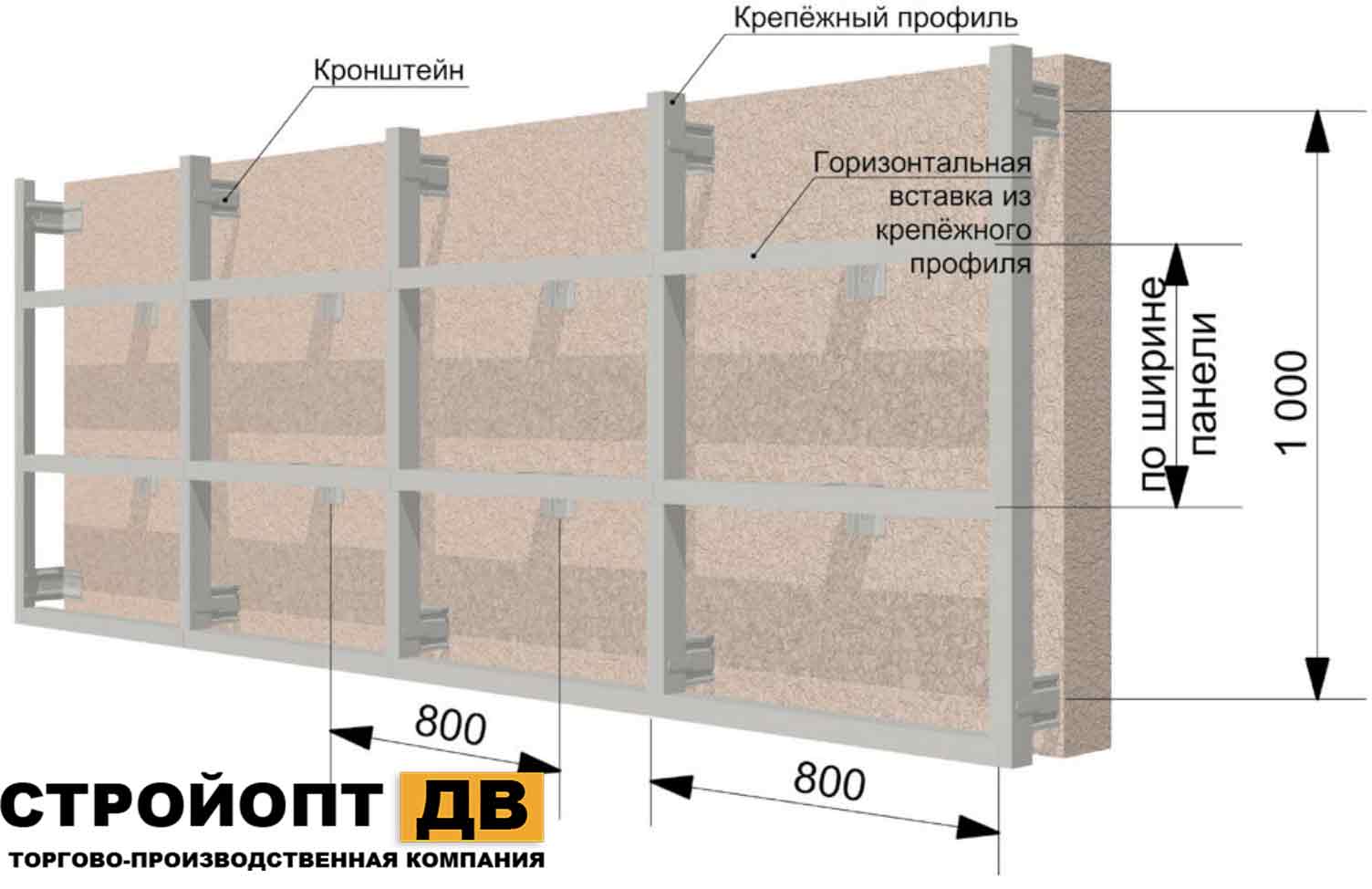

Кронштейны для вертикальных профилей, как правило, размещают с шагом 8 мм по горизонтали и 1 мм по вертикали. Такой подход обеспечивает достаточную прочность и устойчивость всей конструкции.
Что касается горизонтальных вставок, кронштейны для них обычно фиксируют между вертикальными профилями, по центру. Получается, что в середине горизонтальная вставка крепится к кронштейну, а по краям - к вертикальным профилям. Шаг крепления кронштейнов под горизонтальные вставки по горизонтали составляет 8 мм, а по вертикали - он равен ширине панели
| Название | Горизонтальный шаг, мм | |
|---|---|---|
| PREMIUM | ||
| 1 | BERG | 434 |

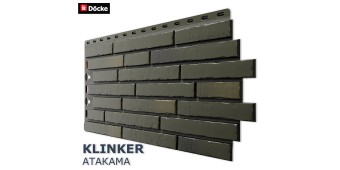

| 2 | KLINKER | 406 |
| 3 | STERN | 427 |
| 4 | FELS | 425 |
| 5 | STEIN | 400 |
| 6 | BURG | 445 |
| STANDARD | ||
| 7 | ФЛЕМИШ | 420 |
| 8 | СЛАНЕЦ | 406 |
| 9 | ДЮФУР | 424 |

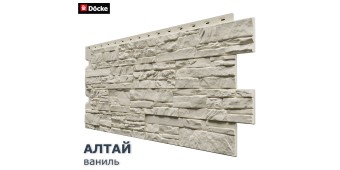

| 10 | АЛТАЙ | 400 |
Установка вертикальных вставок
Кронштейны для монтажа вертикальных вставок не нужны. По краям вертикальные вставки крепятся к горизонтальным элементам.
Обычно вертикальные вставки используют там, где требуется усилить жёсткость - например, в местах вертикальных стыков или посередине панелей, если эти участки не поддерживаются вертикальными профилями.
Установка углов и стартовых профилей
Корректная установка стартового профиля напрямую влияет на внешний вид здания, поэтому профиль нужно обязательно выставлять строго по уровню. Для этого удобно использовать строительный уровень - даже небольшое отклонение впоследствии будет заметно.

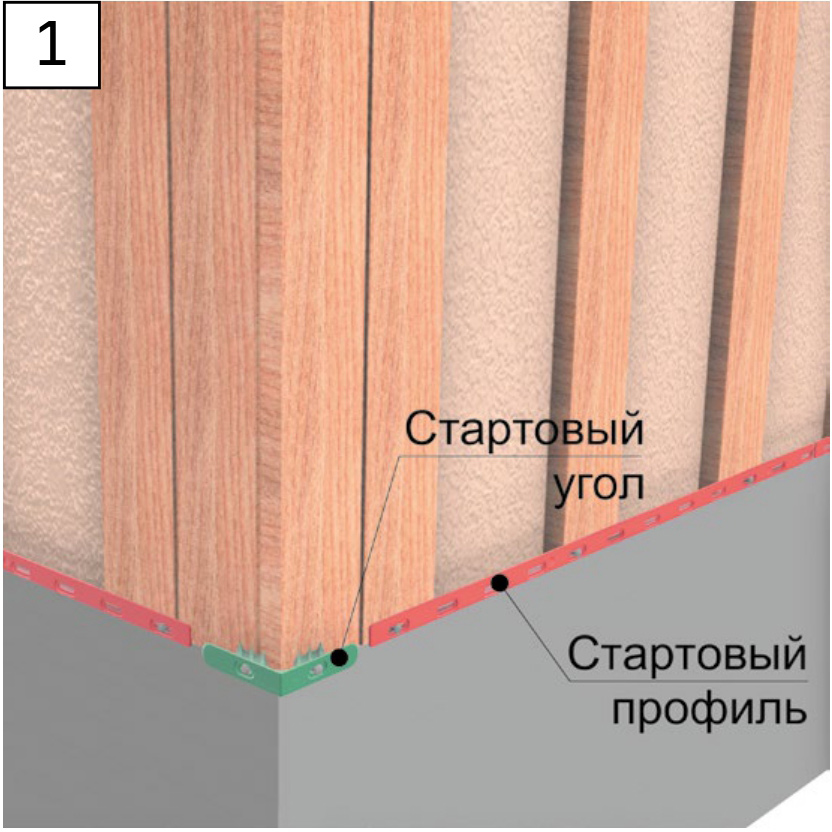

Для каждого угла здания потребуется установить подходящий стартовый угол. В дальнейшем в него будет крепиться нижний внешний угловой элемент.

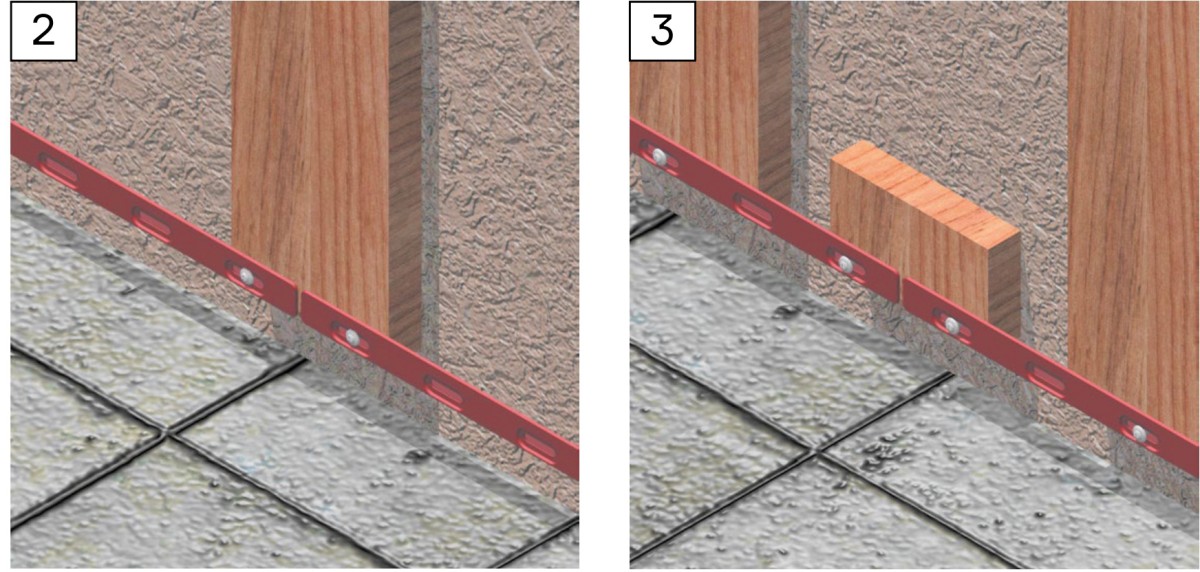

Если вы монтируете стартовый профиль на вертикальную деревянную обрешётку, стыки профилей лучше всего располагать прямо на доске обрешётки или, если это невозможно, на специально добавленной вставке. Профиль стоит закреплять к каждой доске обрешётки, а также к дополнительной вставке, если она есть.
Когда панели устанавливаются в цокольной части здания, важно предусмотреть зазор между нижней кромкой панели и грунтом или отмосткой - не менее 5 мм. Благодаря этому обеспечивается приток воздуха в вентиляционный канал фасада. Кроме того, если возможны подвижки грунта, лучше оставить дополнительный зазор, чтобы избежать деформаций.
Если участок под зданием расположен с уклоном, в качестве стартового профиля стоит выбрать соответствующий Jпрофиль. На его нижней поверхности нужно выполнить отверстия диаметром 5 мм с шагом примерно 5 мм - это позволит воде свободно стекать.
| № п/п | Наименование панели | Вид используемого J-профиля |
|---|---|---|
| PREMIUM | ||
| 1 | BERG | J18 |
| 2 | KLINKER | J18 или J26 |
| 3 | STERN | J26 |
| 4 | FELS | J30 |
| 5 | STEIN | J26 |
| 6 | BURG | J18 или J26 |
| STANDARD | ||
| 7 | ФЛЕМИШ | J18 |
| 8 | СЛАНЕЦ | J26 |
| 9 | ДЮФУР | J26 |
| 10 | АЛТАЙ | J26 |
Монтаж доборных элементов
Профили крепятся к обрешётке саморезами (см. пункт ). Для вертикальных профилей шаг крепления должен быть в пределах -5 мм, для горизонтальных - не более мм.
При установке вертикальных профилей первый саморез нужно закручивать в верхней части первого монтажного отверстия, которое полностью попадает на обрешётку.
Саморез следует вкручивать строго по центру гвоздевого отверстия и под прямым углом к стене. При фиксации аксессуаров важно оставлять зазор около 1 мм между прижимной поверхностью прессшайбы и монтажной плоскостью гвоздевой планки профиля.
Вертикальные профили устанавливают с зазором для компенсации температурных расширений: в верхней части - от 1 до 3 мм, в нижней - от 1 до мм.
Если элементы соединяются между собой, монтаж профилей выполняется с нахлёстом.
Есть важное правило: при установке всех аксессуаров нужно ориентироваться на направление стока воды. Вода, стекающая по верхнему элементу, не должна попадать под нижележащий.
Плотное соединение профилей или панелей с металлическими элементами не допускается.
Если оформляете оконные проёмы с металлическим отливом, торец вертикального профиля должен находиться на расстоянии 1 мм от металлической поверхности.
При оформлении оконных и дверных проёмов в местах примыкания профилей под разными углами обязательно предусмотрите температурные зазоры по таблице.
Не допускается монтаж профилей "торец в торец".
Крепить профили вне монтажных отверстий запрещено.

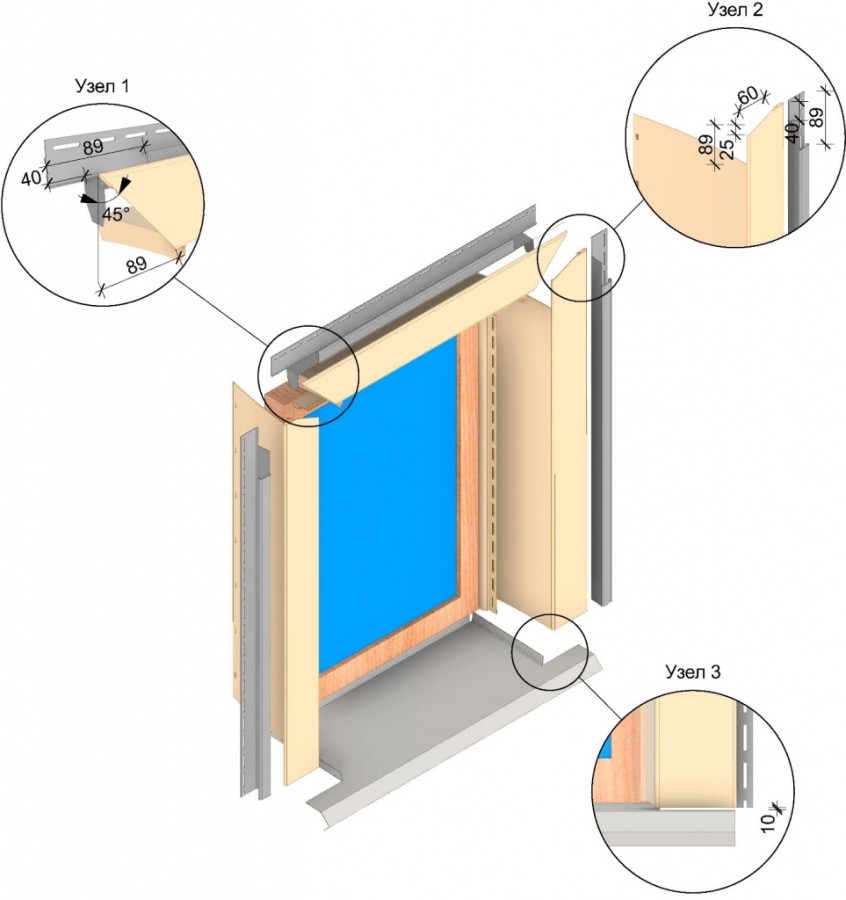

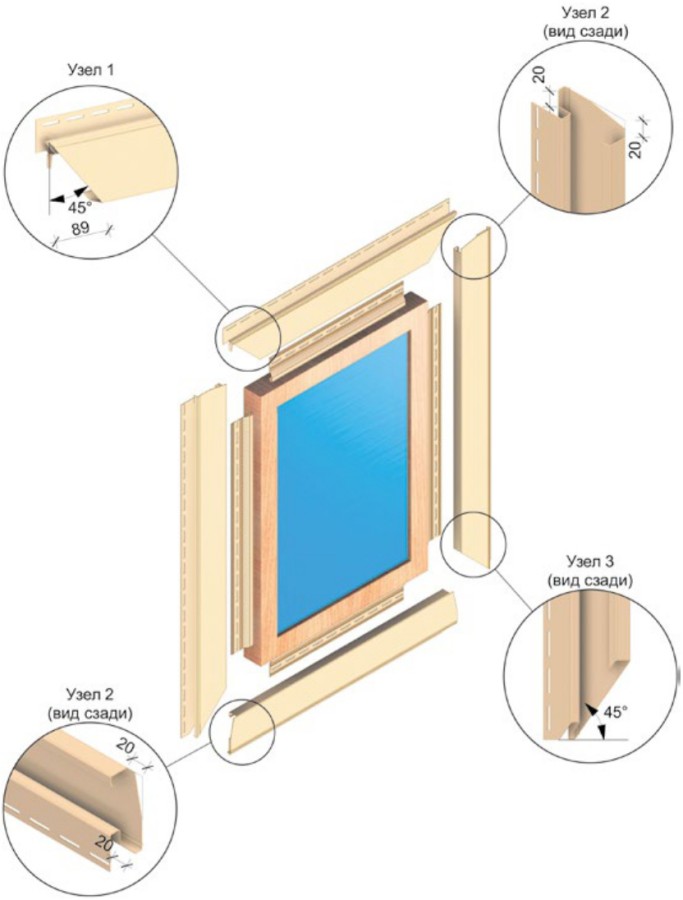

Перед тем как установить наличник шириной 8 мм по периметру окна, сначала нужно закрепить подготовленные отрезки стартового профиля для сайдинга под дерево. Их длина подбирается индивидуально для каждой стороны, а нижнюю кромку профиля стоит заранее подрезать примерно на 5 мм. Сам профиль крепится на расстоянии -3 мм от внутреннего края проёма.
Сначала нужно подготовить четыре наличника: два для верхней и нижней частей проёма, а ещё два - для боковых сторон. Каждый элемент должен быть такой длины, чтобы перекрывать высоту или ширину проёма и учитывать две высоты самих наличников. Края верхнего наличника подрезаются под углом 5 градусов, а у боковых наличников под 5 градусов обрабатываются только нижние концы.
На торцах верхнего наличника нужно сделать небольшие надрезы - примерно по мм с каждой стороны. Эти язычки важно отогнуть вниз, чтобы вода могла стекать и не задерживалась на конструкции. У верхней части бокового наличника внутреннюю часть профиля следует подрезать в соответствии с проектным узлом.
Работу начинают с монтажа нижнего наличника. Здесь обратную сторону профиля подрезают так, как указано в рабочем узле. Загнутый верхний край наличника аккуратно заводится под стартовый ПВХпрофиль, который уже установлен. После этого наличник закрепляют саморезами через отверстия в гвоздевой планке.
Дальше таким же способом устанавливаются боковые наличники. Завершающий этап - монтаж верхнего наличника: язычки по торцам заводятся внутрь боковых профилей.

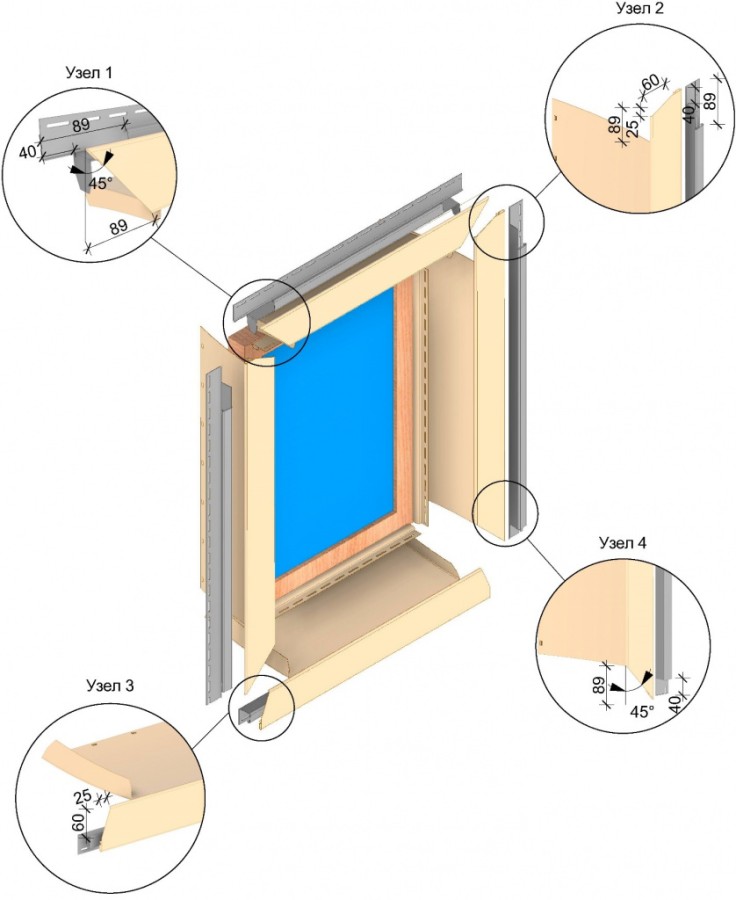

Сначала по периметру окна нужно установить финишный профиль для сайдинга Döke. В него потом вставляется универсальный околооконный профиль. Кстати, важно не забыть оставить тепловые зазоры на стыках - они должны соответствовать длине используемых элементов.
Подрезку профилей стоит выполнять, ориентируясь на рабочие узлы.
Когда все профили подогнаны и подрезаны, по кромке универсального околооконного профиля делают зацепы. Это необходимо для того, чтобы профиль хорошо держался в финишном по всему периметру окна.
Если снизу окна планируется установка металлического отлива, верхние и боковые элементы подрезают по тому же принципу, что и раньше. Единственное исключение - нижние части боковых панелей. Здесь важно предусмотреть зазор примерно 1 мм между торцом вертикального профиля и металлическим отливом.
Работа с внутренним углом

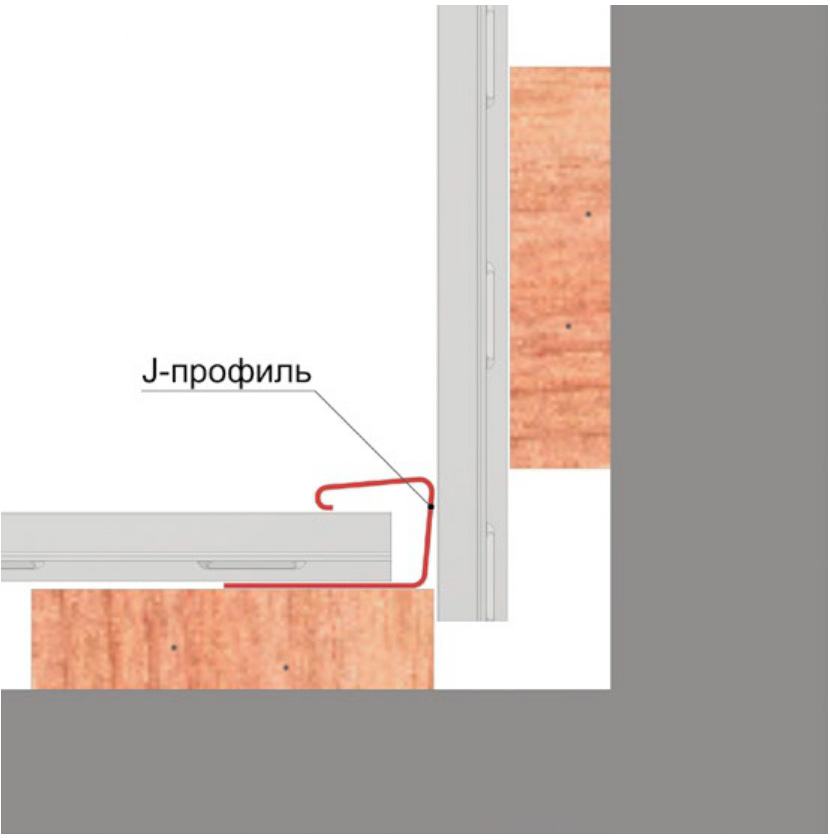

Сначала закрепите материал на левой стене так, чтобы панели немного перекрывали обрешётку правой стены примерно на 1 мм. Затем на правой стене установите Jпрофиль - ориентируйтесь на данные из таблицы . После этого продолжайте монтаж панелей уже на правой стене, вставляя их в Jпрофиль. Не забудьте оставить небольшой температурный зазор между концом панели и внутренней стороной профиля.Монтаж панелей
Панели Döke рекомендуется монтировать слева направо и снизу вверх.

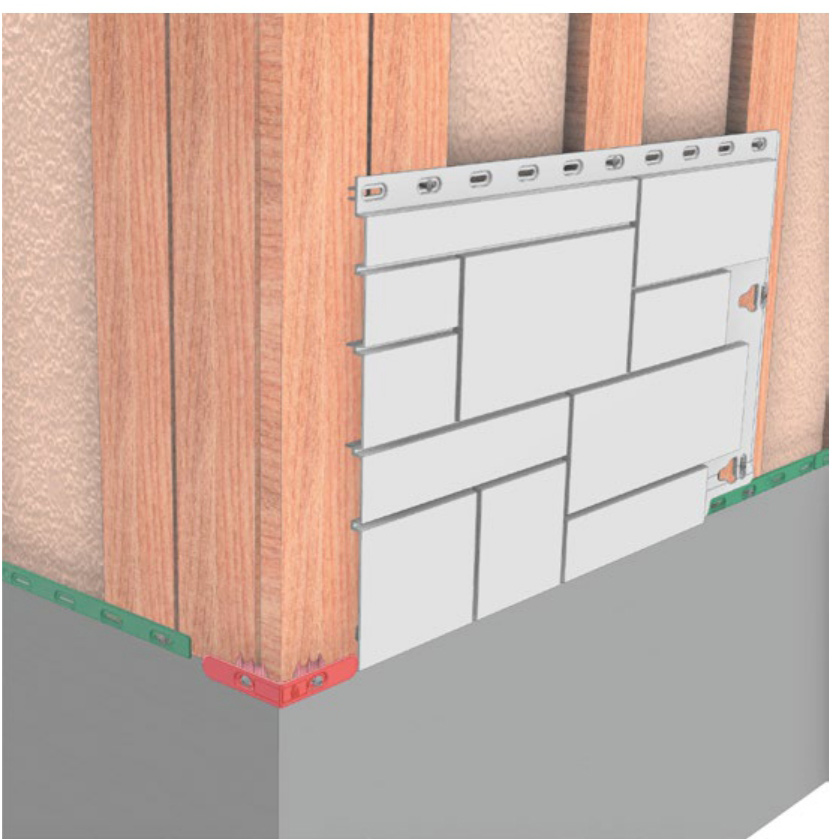

Перед началом работ левую часть первой панели стоит подрезать - это нужно для того, чтобы потом было удобно установить внешние углы. При этом правый край панели должен обязательно приходиться на вертикальную обрешётку. Подрезанную панель фиксируют, надев нижние замковые элементы на стартовый профиль. Затем её закрепляют саморезами: используйте четыре гвоздевых отверстия по горизонтали (обязательно крайние) и каждое вертикальное отверстие.
Установка следующей панели происходит так же, как и первой. Она надевается на стартовый профиль и аккуратно вставляется в первую панель вплоть до упора термокомпенсаторами.

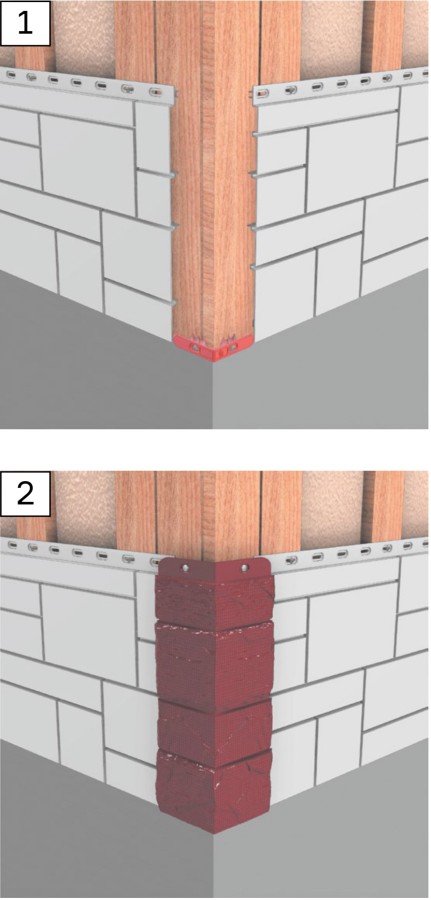

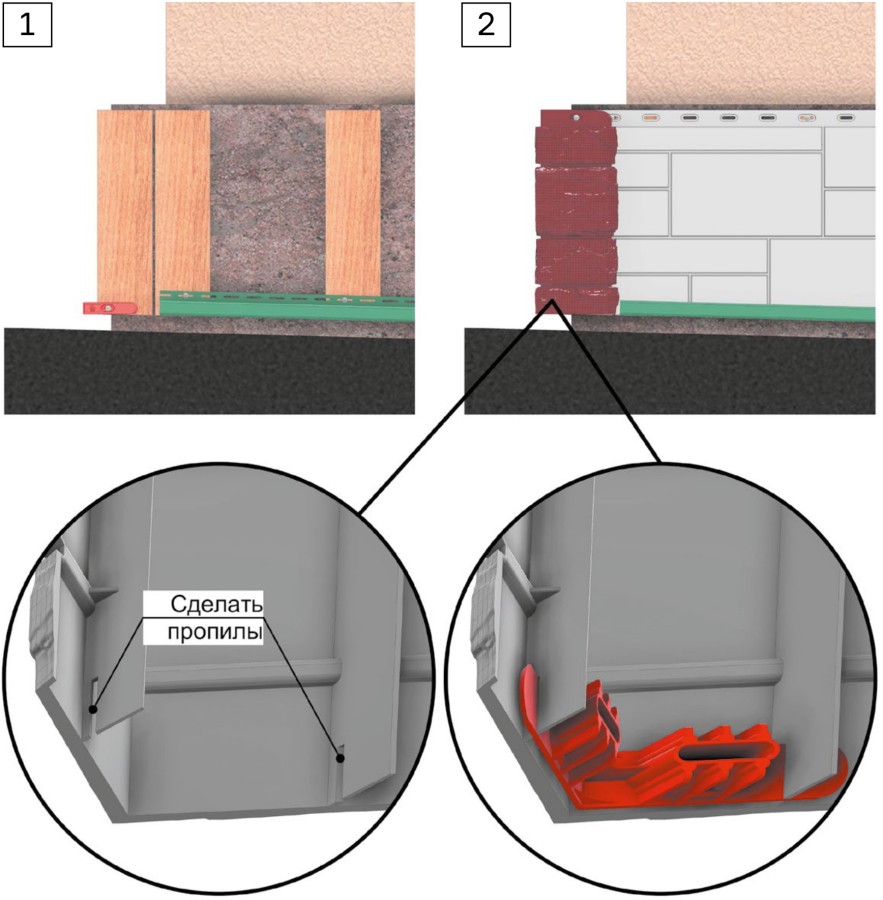

Когда панели первого ряда закреплены, можно переходить к монтажу внешнего угла. Нижнюю часть внешнего угла нужно надеть замковыми элементами на уже установленный стартовый угол и сверху зафиксировать двумя саморезами в гвоздевые отверстия. Внешний угол должен перекрывать фасадную панель минимум на 15 мм. При этом расстояние от края панели до внутреннего ребра угла должно составлять не менее 1 мм. Устанавливайте углы по мере завершения каждого ряда панелей.

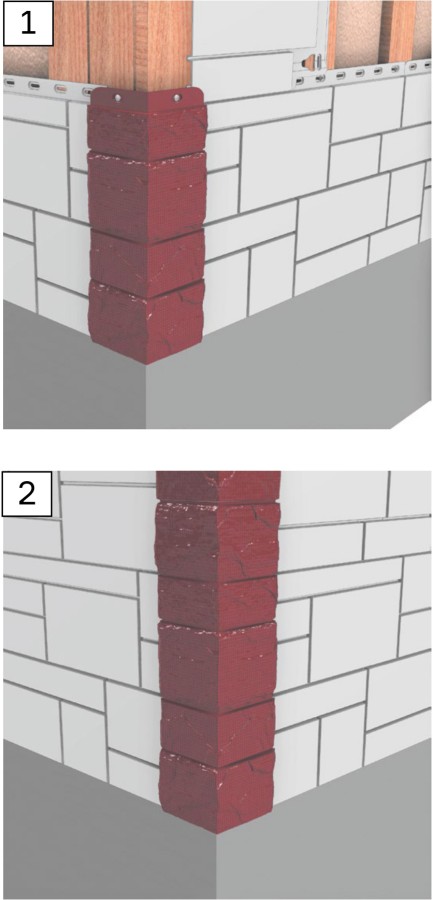

Дальнейшие ряды панелей собираются по тому же принципу. Единственное отличие - панели верхних рядов должны быть смещены относительно нижних. В коллекциях BERG, ФЛЕМИШ и ДЮФУР смещение делается с учётом рисунка "кирпичной кладки". В остальных коллекциях смещение можно выбрать произвольно.
Монтаж панелей на цоколь
Монтаж панелей на цоколь обычно выполняется так же, как и на фасаде. Однако бывают ситуации, когда цоколь расположен не ровно, а с перепадом высот. Тогда вместо стандартного стартового профиля применяют Jпрофиль. На его нижней части нужно заранее просверлить отверстия диаметром 5 мм с шагом примерно 5 мм - это позволит воде беспрепятственно стекать.
Панели при перепаде высот подрезают снизу, ориентируясь по уровню цоколя. Что касается внешних углов, то их также обрезают снизу по высоте той панели, которая примыкает к углу. Если панели монтируются на стартовый угол, в нижней части внешнего угла потребуется сделать пропилы для правильной установки.
